Okna renowacyjne

DXA G33

Rozmiar:

Współczynnik termoizolacyjności Urc=1,3 W/m²K

Stała, nieotwierana konstrukcja montowana na nowych lub istniejących podstawach

Montaż na dachach o nachyleniu od 0° do 15°

Możliwość podniesienia okna za pomocą ramy XRD-R

DXA G33 - Opisy[0]

Okno renowacyjne do dachu płaskiego DXA G33

Stałe przeszklenie w dachu płaskim to doskonały sposób na doświetlenie pomieszczeń, w których montaż tradycyjnych okien pionowych jest niemożliwy. Nieotwierane okno renowacyjne DXA G33 zostało zaprojektowane z myślą o wymianie istniejących świetlików i zwiększeniu dopływu światła dziennego, przy jednoczesnym zachowaniu szczelności oraz trwałości konstrukcji. Jednokomorowy pakiet szybowy gwarantuje odpowiednią izolację cieplną, a minimalistyczna, płaska forma z eleganckim zaczernieniem szyby podkreśla nowoczesny charakter budynków mieszkalnych i użytkowych.

DXA G33 - Opisy[1]

Wytrzymałość i trwałość na lata

Stabilna konstrukcja pozbawiona mechanizmów otwierania zapewnia pełną szczelność i niezawodność w codziennym użytkowaniu. Model DXA G33 spełnia normy odporności na obciążenia odrywające UL1500, dociskające DL2500 oraz na uderzenie (duże ciało miękkie) SB1200, co potwierdza jego trwałość nawet w trudnych warunkach atmosferycznych. Współczynnik przenikalności cieplnej całego okna wynosi Uw = 1,7 W/m²K, natomiast wartość Urc dla okna wraz z podstawą montażową to 1,3 W/m²K (dla rozmiaru referencyjnego 150×150 cm).

DXA G33 - Opisy[2]

Dopasowanie do różnych typów dachów i aranżacji

Model DXA G33 przeznaczony jest do montażu na dachach płaskich o kącie nachylenia od 0° do 15°. Można go instalować na nowych oraz istniejących podstawach, dzięki czemu świetnie sprawdza się w renowacjach, adaptacjach oraz wymianie starszych świetlików. Wewnętrzne wykończenie w kolorze białym RAL 9010 doskonale komponuje się z różnymi stylami i aranżacjami, a zewnętrzne oblachowanie aluminiowe w kolorze RAL 9005 wpisuje się w aktualne trendy architektoniczne, tworząc elegancką i spójną całość. Szeroka gama rozmiarów (55 standardowych) umożliwia dopasowanie do indywidualnych potrzeb.

Zobacz detale tego produktu

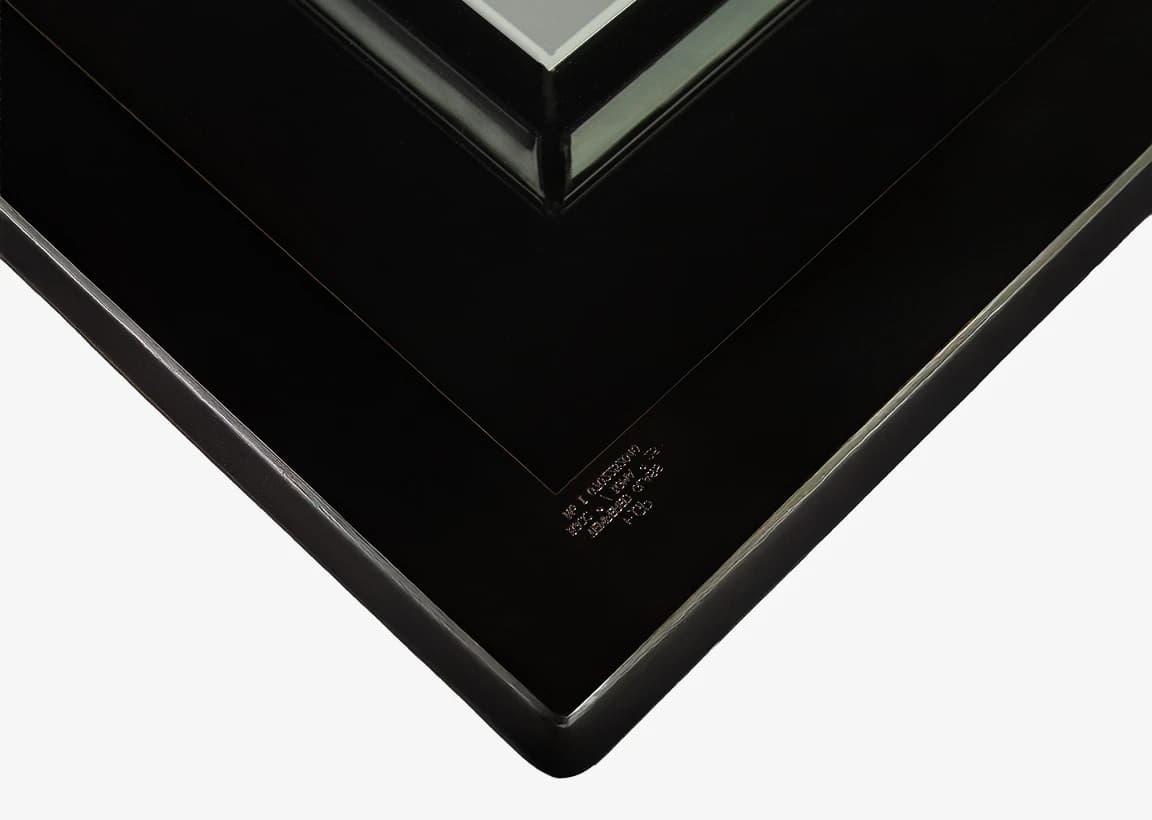

Płaskie wykończenie z fabrycznie wklejonym w profil szkłem tworzy minimalistyczną, elegancką formę, która harmonijnie wtapia się w płaszczyznę dachu. Na obwodzie szyby znajduje się zaczernienie o szerokości 30 mm w kolorze czarnym (RAL 9005), które maskuje miejsce wklejenia pakietu, podnosząc estetykę i nadając całości spójny, nowoczesny wygląd. Konstrukcja segmentu sprzyja skutecznemu odprowadzaniu wody, a precyzyjnie zaprojektowana geometria profili dodatkowo zwiększa ilość światła wpadającego do wnętrza.

Specyfikacja DXA G33
Wszystkie parametry dotyczą wybranego rozmiaru (40x40) przy zastosowaniu oryginalnych produktów montażowych
Wymiary
Rozmiar handlowy szer. x wys.
40x40 cm
Rozmiar zewnętrzny ościeżnicy szer.
537 mm
Rozmiar zewnętrzny ościeżnicy wys.
537 mm
Rozmiar "światła" ościeżnicy okna szer.
399 mm
Rozmiar "światła" ościeżnicy okna wys.
399 mm
Rozmiar "światła" skrzydła okna szer.
356 mm
Rozmiar "światła" skrzydła okna wys.
356 mm
Materiał i wygląd
Kolor okna
Plastikowe kolor biały
Kolor oblachowania
Czarny RAL 9005
Materiał okna
Wielokomorowy profil PVC
Materiał oblachowania
Aluminium
Otwieranie i sterowanie
Sposób sterowania
Nieotwierane
Zasilanie solarne
Nie
Izolacja termiczna
Ilość uszczelek
3 szt.
Klasa szczelności (przepuszczalność powietrza)
Klasa 4
Bezpieczeństwo
Wodoszczelność
spełnia
Okno do chodzenia po nim (Walk On)
Nie
Montaż
Kąt nachylenia dachu [min. - maks.]
0° - 15° °
Informacje transportowe
Waga produktu
26.138 kg
Szerokość opakowania
0.169 m
Długość opakowania
0.654 m
Wysokość opakowania
0.627 m

Nie wiesz, gdzie możesz kupić ten produkt?

My wiemy! Zobacz mapę naszych dystrybutorów

Kto pomoże Ci z montażem?

Wyszukaj sprawdzonego fachowca w Twojej okolicy

Instrukcje i pliki do pobrania

Instrukcje

Dla profesjonalistów

Informacje logistyczne

Indeks
80JU0A
Rozmiar handlowy szer. x wys. [cm]
40x40 cm
Rozmiar montażowy szer. x wys. [cm]
40x40 cm
Ilość produktów na palecie [szt.]
7 szt.

Rysunki techniczne

  • DXA G33 - XRD_R rama montażowa PL FAKRO.pdf
    PDF
    Pobierz
  • DXA G33 rama montażowa PL FAKRO.pdf
    PDF
    Pobierz
  • DXA G33 - XRD_R rama montażowa PL FAKRO.dwg
    VND.DWG
    Pobierz
  • DXA G33 rama montażowa PL FAKRO.dwg
    VND.DWG
    Pobierz

Instrukcje

  • installation_instructions_NC_1LE_DXA_mobileJPG.pdf
    PDF
    Pobierz
